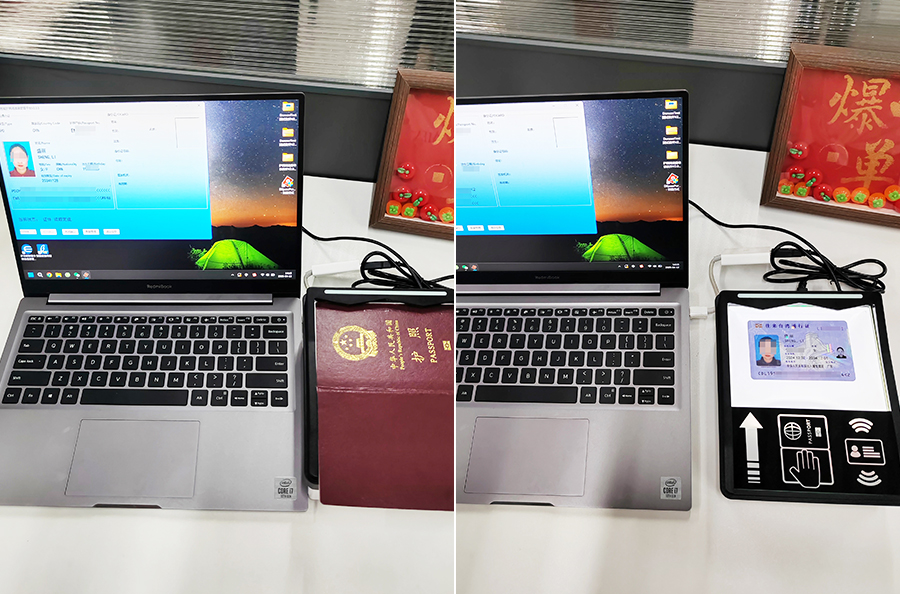

護照閱讀器串口主動讀卡通訊協議，適用于東信智能EST-100PR-NZ&EST-100PR-T系列護照機。

該護照閱讀器采用主動讀卡模式，需要調用SDK和API，閱讀機通電后就自動讀卡，數據通過串口方式輸出，可接Windows、Android、Linux、單片機、國產系統、鴻蒙系統等設備使用。

USB虛擬串口 VID_06CE&PID_E03E

****************************使用串口助手即可收到讀卡數據****************************

串口使用波特率256000 停止位1 數據位8 校驗位ODD

數據為JSON編碼,所有數據使用UTF-8編碼

為方便解析,實際發送數據時會添加頭部和尾部

0x02(頭部) + DATA + 0x03 + \r + \n (尾部)

設備有以下數據類型

1、CameraData : 該類型是OCR識別到的MRZ信息或二維碼信息

data:數據內容

type:數據類型

            QRCode:二維碼數據

            PassPort:護照數據

QRType:二維碼類型(僅數據是二維碼數據是有該字段)

數據示例:

MRZ數據:

    CameraData:{"data":"POCHNLIN<<***D<<<<<<<<<<<<<<<<<<<<<<<<<<<<<\nE9249***17CHN0512022F2112264MBN***HLCA078","type":"PassPort"}

二維碼數據:

    CameraData:{"QRType":"QR CODE","data":"https://www.xxx.com/","type":"QRCode"}

2、PCSign : 該類型是讀取護照或身份證的流程信息

stage:設備當前讀取狀態

    readStart:讀取開始

    readEnd:讀取結束

type:讀取類型

    IDInfo:身份證

    PassPort:護照

數據示例:

    PCSign:{"stage":"readStart","type":"PassPort"}

    PCSign:{"stage":"readEnd","type":"PassPort"}

3、ReaderData: 該類型是實際讀取到芯片的數據

ReaderData:

    reqId : 數據id,護照固定為"FF0000000001"

    signpacket : 固定為空

    travelIdentityBean:護照數據

    PersonalNumber:護照號碼

    birthDate:出生日期

    countryCode:國家代碼

    enName:英文名字

    endTime:證件有效時間

    idType:證件類型

    idnum:證件號碼

    name:名字

    personalNumber:護照號碼,同PersonalNumber

    picture1:圖片,base64編碼

    sex:性別

數據示例:

ReaderData:{"reqId":"FF0000000001","signpacket":"","travelIdentityBean":{"PersonalNumber":"CSCE21964039<3309254<7812031<8MBNGLGKM<<<<LIN<<DONG<<<<<<<<<MAAB161135<<<<<<<<<<<<<<<<<<<<","birthDate":"781203","countryCode":"","enName":"LIN<<DONG","endTime":"330925","idType":"CS","idnum":"CE2196403","name":"林*","personalNumber":"CSCE21964039<3309254<7812031<8MBNGLGKM<<<<LIN<<DONG<<<<<<<<<MAAB161135<<<<<<<<<<<<<<<<<<<<","picture1":"**********(base64編碼)","sex":"M"}}

ImageData: 該類型是實際發回的圖片數據

data: 經過base64編碼的bitmap圖片數據

imageType: 圖片類型

    UVImage:使用紫外燈拍攝的圖片

    cameraImage:使用普通白燈拍攝的圖片

數據示例:

ImageData:{"data":"base64編碼的bitmap圖片數據","imageType":"UVImage"}

打開拍攝圖片功能:

紫外光圖片:

    使用串口發送以下信息以打開紫外圖片拍攝功能:{"ControlsType":"UVImageEnable","NewStatus":"true"}

普通白光圖片:

    使用串口發送以下信息以打開白光圖片拍攝功能:{"ControlsType":"imageEnable","NewStatus":"true"}

說明："*"號部分為個人隱私部分特作為省略說明，以實際數據為準。

IdType字段解析規則

"CS","W<":    "往來港澳通行證"

"QS","Q<":    "前往港澳通行證"

"CR","C<":    "港澳居民來往大陸通行證"

"CD","D<":    "大陸往來臺灣通行證"

"CT","T<":     "臺灣往來大陸通行證"

【護照數據】

ReaderData:{"reqId":"FF0000000001","signpacket":"","travelIdentityBean":{"Nationality":"CHN","PersonalNumber":"POCHNLONG<<XIA<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<\nEN82788883CHN8702067F3488880MBPKMPLM<<<<A932\n","birthDate":"880808","countryCode":"CHN","enName":"LONG,XIA","endTime":"341202","idType":"PO","idnum":"EN8278888","name":"張三","nationality":"CHN","personalNumber":"POCHNLONG<<XIA<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<\nEN82788883CHN8702067F3412020MBPKMPLM<<<<A932\n","picture1":"/9j/4AAQSkZJRg...oS//2Q==","sex":"F"}}

【港澳通行證數據】

合并解析：

ReaderData:{"reqId":"FF0000000001","signpacket":"","travelIdentityBean":{"Nationality":"CHN","PersonalNumber":"CSCF72060774<2907147<1508082<2\nNFMFNEPDMBNFZHANG<<ZELIN<<<<<<\nFAAC168888<<<<<<<<<<<<<<<<<<<<\n","birthDate":"150921","countryCode":"CHN","enName":"ZHANG,ZELIN","endTime":"290714","idType":"CS","idnum":"CF7208888","name":"張琳","nationality":"CHN","personalNumber":"CSCF72068888<2907147<1508082<2\nNFMFNEPDMBNFZHANG<<ZELIN<<<<<<\nFAAC168888<<<<<<<<<<<<<<<<<<<<\n","picture1":"/9j/4AAQSkZJRgABAQAA...FHYz//2Q==","sex":"F"}}

【身份證數據】

解析：ReaderData:{"identity":{"address":"河北省秦皇島市撫寧縣撫寧鎮下莊村20號","beginTime":"20110303","birthDate":"19860808","endTime":"20210303","idType":" ","idnum":"13032319860808446X","name":"王美娜","nation":"漢","picture":"/9j/4AA/9k=","sex":"女","signingOrganization":"撫寧縣公安局","signingTimes":"20110303"}}

PCSign:{"stage":"readEnd","type":"IDInfo"}

關于日期格式的說明

護照機讀區（MRZ）中及芯片中存儲的 出生日期 通常為6位格式（YYMMDD），在判斷具體年份時主要通過以下方式解決跨世紀問題：

系統會根據當前年份和旅客年齡估算。例如，當前是2025年，若機讀區顯示「25」（對應2025年），而旅客實際年齡明顯超過百歲，則可能調整為1925年。

但實際場景中，高齡旅客出行概率極低，因此多數情況下默認按當前世紀處理。國際民航組織（ICAO）未明確規定分界點，一般會采用「30年分界法」：

若兩位年份≤30，則默認屬于21世紀（如「25」→2025年）；

若兩位年份＞30，則默認屬于20世紀（如「85」→1985年）

附件1 : IdType字段解析規則

CS / W< : 往來港澳通行證

QS / Q< : 前往港澳通行證

CR / C< : 港澳居民來往大陸通行證

CD / D< : 大陸往來臺灣通行證

CT / T< : 臺灣往來大陸通行證

P* / P< : 護照 (* 為任意字母 )

附件2 : Nationality / countryCode :國家代碼說明

AFG ; 阿富汗 ; ALA ; 奧蘭群島 ; ALB ; 阿爾巴尼亞 ; DZA ; 阿爾及利亞 ; ASM ; 美屬薩摩亞 ;AND ; 安道爾 ; AGO ; 安哥拉 ; AIA ; 安圭拉 ; ATA ; 南極洲 ; ATG ; 安提瓜和巴布達 ; ARG ; 阿根廷 ; ARM ; 亞美尼亞 ; ABW ; 阿魯巴 ; AUS ; 澳大利亞 ; AUT ; 奧地利 ; AZE ; 阿塞拜疆 ; BHS ;巴哈馬 ; BHR ; 巴林 ; BGD ; 孟加拉國 ; BRB ; 巴巴多斯 ; BLR ; 白俄羅斯 ; BEL ; 比利時 ; BLZ ;伯利茲 ; BEN ; 貝寧 ; BMU ; 百慕大 ; BTN ; 不丹 ; BOL ; 多民族玻利維亞國 ; BES ; 博內爾島、圣尤斯特歇斯島和薩巴島 ; BIH ; 波斯尼亞和黑塞哥維那 ; BWA ; 博茨瓦納 ; BVT ; 布韋島 ; BRA ; 巴西 ; IOT ; 英屬印度洋領地 ; BRN ; 文萊達魯薩蘭國 ; BGR ; 保加利亞 ; BFA ; 布基納法索 ;BDI ; 布隆迪 ; CPV ; 佛得角 ; KHM ; 柬埔寨 ; CMR ; 喀麥隆 ; CAN ; 加拿大 ; CYM ; 開曼群島 ;CAF ; 中非共和國 ; TCD ; 乍得 ; CHL ; 智利 ; CHN ; 中國 ; CXR ; 圣誕島 ; CCK ; 科科斯（基靈）群島 ; COL ; 哥倫比亞 ; COM ; 科摩羅 ; COG ; 剛果 ; COD ; 剛果民主共和國 ; COK ; 庫克群島 ; CRI ; 哥斯達黎加 ; CIV ; 科特迪瓦 ; HRV ; 克羅地亞 ; CUB ; 古巴 ; CUW ; 庫拉索 ; CYP ;塞浦路斯 ; CZE ; 捷克共和國 ; DNK ; 丹麥 ; DJI ; 吉布提 ; DMA ; 多米尼加 ; DOM ; 多米尼加共和國 ; ECU ; 厄瓜多爾 ; EGY ; 埃及 ; SLV ; 薩爾瓦多 ; GNQ ; 赤道幾內亞 ; ERI ; 厄立特里亞 ;EST ; 愛沙尼亞 ; ETH ; 埃塞俄比亞 ; FLK1 ; ?？颂m群島（馬爾維納斯） ; FRO ; 法羅群島 ; FJI; 斐濟 ; FIN ; 芬蘭 ; FRA ; 法國 ; GUF ; 法屬圭亞那 ; PYF ; 法屬玻利尼西亞 ; ATF ; 法屬南領地; GAB ; 加蓬 ; GMB ; 岡比亞 ; GEO ; 格魯吉亞 ; D ; 德國 ; GHA ; 加納 ; GIB ; 直布羅陀 ; GRC ;希臘 ; GRL ; 格陵蘭 ; GRD ; 格林納達 ; GLP ; 瓜德羅普 ; GUM ; 關島 ; GTM ; 危地馬拉 ; GGY ;根西島 ; GIN ; 幾內亞 ; GNB ; 幾內亞—比紹 ; GUY ; 圭亞那 ; HTI ; 海地 ; HMD ; 赫德島和麥克唐納群島 ; VAT ; 教廷（梵蒂岡城國） ; HND ; 洪都拉斯 ; HKG ; 中國香港特別行政區 ; HUN ; 匈牙利 ; ISL ; 冰島 ; IND ; 印度 ; IDN ; 印度尼西亞 ; IRN ; 伊朗（伊斯蘭共和國） ; IRQ ; 伊拉克 ; IRL ; 愛爾蘭 ; IMN ; 馬恩島 ; ISR ; 以色列 ; ITA ; 意大利 ; JAM ; 牙買加 ; JPN ; 日本 ;JEY ; 澤西 ; JOR ; 約旦 ; KAZ ; 哈薩克斯坦 ; KEN ; 肯尼亞 ; KIR ; 基里巴斯 ; PRK ; 朝鮮民主主義人民共和國 ; KOR ; 大韓民國 ; KWT ; 科威特 ; KGZ ; 吉爾吉斯斯坦 ; LAO ; 老撾人民民主共和國 ; LVA ; 拉脫維亞 ; LBN ; 黎巴嫩 ; LSO ; 萊索托 ; LBR ; 利比里亞 ; LBY ; 利比亞 ; LIE ;列支敦士登 ; LTU ; 立陶宛 ; LUX ; 盧森堡 ; MAC ; 中國澳門特別行政區 ; MKD ; 前南斯拉夫馬其頓共和國 ; MDG ; 馬達加斯加 ; MWI ; 馬拉維 ; MYS ; 馬來西亞 ; MDV ; 馬爾代夫 ; MLI ; 馬里 ;MLT ; 馬耳他 ; MHL ; 馬紹爾群島 ; MTQ ; 馬提尼克 ; MRT ; 毛里塔尼亞 ; MUS ; 毛里求斯 ; MYT ;馬約特 ; MEX ; 墨西哥 ; FSM ; 密克羅尼西亞（聯邦） ; MDA ; 摩爾多瓦共和國 ; MCO ; 摩納哥 ;MNG ; 蒙古 ; MNE ; 黑山 ; MSR ; 蒙特塞拉特 ; MAR ; 摩洛哥 ; MOZ ; 莫桑比克 ; MMR ; 緬甸 ; NAM; 納米尼亞 ; NRU ; 瑙魯 ; NPL ; 尼泊爾 ; NLD ; 荷蘭 ; ANT ; 荷屬安的列斯 ; NTZ ; 中立區 ; NCL; 新喀里多尼亞 ; NZL ; 新西蘭 ; NIC ; 尼加拉瓜 ; NER ; 尼日爾 ; NGA ; 尼日利亞 ; NIU ; 紐埃 ;NFK ; 諾?？藣u ; MNP ; 北馬里亞納群島 ; NOR ; 挪威 ; OMN ; 阿曼 ; PAK ; 巴基斯坦 ; PLW ; 帕勞 ; PSE ; 巴勒斯坦國 ; PAN ; 巴拿馬 ; PNG ; 巴布亞新幾內亞 ; PRY ; 巴拉圭 ; PER ; 秘魯 ; PHL; 菲律賓 ; PCN ; 皮特凱恩 ; POL ; 波蘭 ; PRT ; 葡萄牙 ; PRI ; 波多黎各 ; QAT ; 卡塔爾 ; REU ;留尼汪島 ; ROU ; 羅馬尼亞 ; RUS ; 俄羅斯聯邦 ; RWA ; 盧旺達 ; BLM ; 圣巴泰勒米島 ; SHN ; 圣赫勒拿島、阿森松島和特里斯坦達庫尼亞群島 ; KNA ; 圣基茨和尼維斯 ; LCA ; 圣盧西亞 ; MAF ;圣馬丁島（法屬） ; SPM ; 圣皮埃爾和密克隆 ; VCT ; 圣文森特和格林納丁斯 ; WSM ; 薩摩亞 ;SMR ; 圣馬力諾 ; STP ; 圣多美和普林西比 ; SAU ; 沙特阿拉伯 ; SEN ; 塞內加爾 ; SRB ; 塞爾維亞 ; SYC ; 塞舌爾 ; SLE ; 塞拉利昂 ; SGP ; 新加坡 ; SXM ; 圣馬丁島（荷屬） ; SVK ; 斯洛伐克 ;SVN ; 斯洛文尼亞 ; SLB ; 所羅門群島 ; SOM ; 索馬里 ; ZAF ; 南非 ; SGS ; 南喬治亞和南桑威奇群島 ; SSD ; 南蘇丹 ; ESP ; 西班牙 ; LKA ; 斯里蘭卡 ; SDN ; 蘇丹 ; SUR ; 蘇里南 ; SJM ; 斯瓦爾巴和揚馬延群島 ; SWZ ; 斯威士蘭 ; SWE ; 瑞典 ; CHE ; 瑞士 ; SYR ; 阿拉伯?dāng)⒗麃喒埠蛧?;TWN ; 中國臺灣省 ; TJK ; 塔吉克斯坦 ; TZA ; 坦桑尼亞聯合共和國 ; THA ; 泰國 ; TLS ; 東蒂汶 ;TGO ; 多哥 ; TKL ; 托克勞群島 ; TON ; 湯加 ; TTO ; 特里尼達和多巴哥 ; TUN ; 突尼斯 ; TUR ;土耳其 ; TKM ; 土庫曼斯坦 ; TCA ; 特克斯和凱科斯群島 ; TUV ; 圖瓦盧 ; UGA ; 烏干達 ; UKR ;烏克蘭 ; ARE ; 阿拉伯聯合酋長國 ; GBR ; 大不列顛及北愛爾蘭聯合王國 ; GBD ; 英國海外領土公民 ; GBN ; 英國國民（海外） ; GBO ; 英國海外公民 ; GBP ; 英國被保護人 ; GBS ; 英國臣民 ;USA ; 美國 ; UMI ; 美國本土外小島嶼 ; URY ; 烏拉圭 ; UZB ; 烏茲別克斯坦 ; VUT ; 瓦奴阿圖 ;VEN ; 委內瑞拉玻利瓦爾共和國 ; VNM ; 越南 ; VGB ; 維爾京群島（英屬） ; VIR ; 維爾京群島（美屬） ; WLF ; 瓦利斯和富圖納群島 ; ESH ; 西撒哈拉 ; YEM ; 也門 ; ZMB ; 贊比亞 ; ZWE ; 津巴布韋 ;
